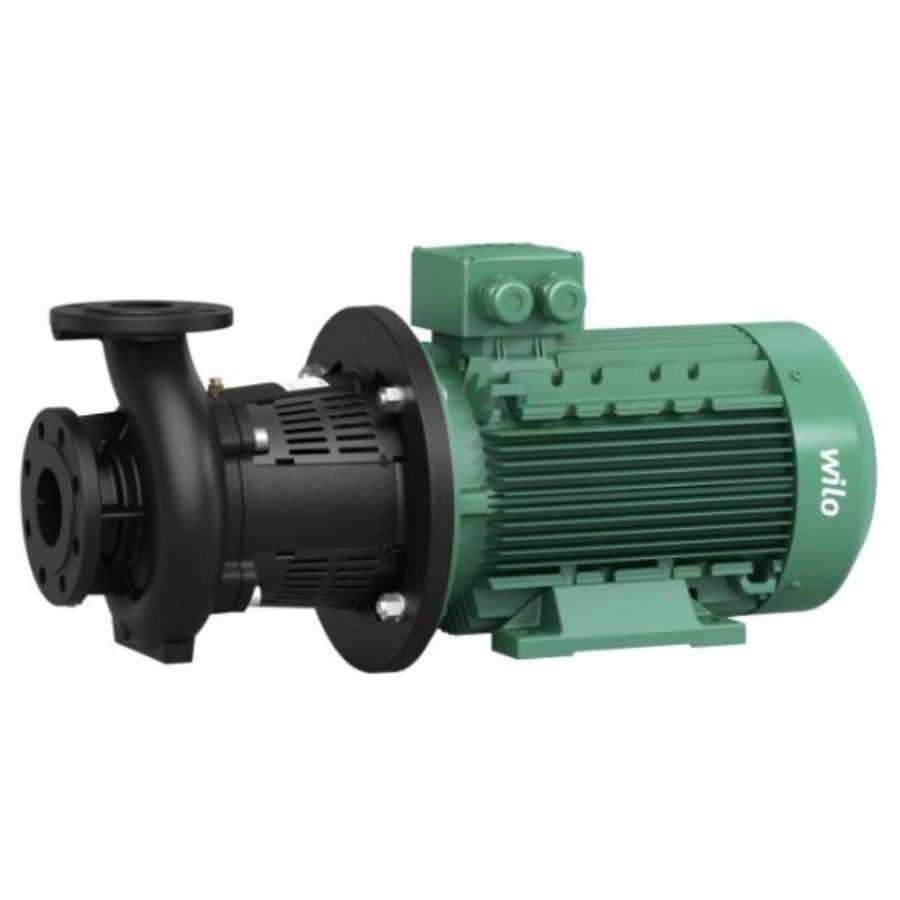

Одноступенчатый центробежный насос с сухим ротором линейного типа, предназначенный для установки в трубах или на фундаменте. Блочная конструкция с низким уровнем шума и вибрации, с фонарем и неподвижно присоединенным стандартным электродвигателем с фланцевым креплением (стандартный электродвигатель). С не зависящим от направления вращения скользящим торцевым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию рабочим колесом. Фланцы имеют штуцеры R 1/8 для измерения давления.
На корпус насоса и промежуточный корпус нанесено катафорезное
покрытие.
Описание серии
Тип: Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением
Применение: Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевойеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Обозначение
| Пример | IL 40/160-4/2 |
|---|---|
| IL | Насос Inline |
| 40 | Номинальный внутренний диаметр присоединения к трубопроводу D |
| 160 | Номинальный внутренний диаметр рабочего колеса |
| 4 | Номинальная мощность электродвигателя P2 в кВт |
| 2 | Число полюсов электродвигателя |
Особенности/преимущества продукции
Низкие эксплуатационные затраты благодаря высокому КПД
В серийном исполнении в корпусе электродвигателя предусмотрены
отверстия для выхода конденсата
Возможно применение в системах кондиционирования и охлаждения за
счет надежного отвода конденсата благодаря оптимизированной конструкции
соединительного элемента (запатентована)
Высокая степень защиты от коррозии благодаря катафорезному
покрытию.
Всегда и везде доступные стандартные электродвигатели (в
соответствии со спецификацией Wilo) и стандартные скользящие торцевые
уплотнения
Технические характеристики
Допустимый диапазон температур от -20° C до +140° CПодключение к сети
3~400 В, 50 Гц (другие по запросу)Класс защиты IP 55Номинальный
внутренний диаметр от DN 32 до DN 250Макс. рабочее давление 16 бар (25
бар по запросу)
Описание/конструкция: Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления
R 1/8
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC
Материалы
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250;
опция: чугун с шаровидным графитом EN-GJS-400-18-LT
Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное
исполнение: Бронза CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые
уплотнения по запросу
Комплект поставки
Насос
Инструкция по монтажу и эксплуатации
Опции
Вариант ...-L1 с рабочим колесом из бронзы (за отдельную
плату)
Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за
отдельную плату)
Вариант ...-P4 для макс. рабочего давления 25 бар (см. прайслист
Wilo)
По запросу возможны также исполнения, рассчитанные на другое
напряжение и другую частоту, а также с допуском по нормам ATEX
Принадлежности
Консоли для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF
(PTC)
Специальные электродвигатели
Скользящие торцевые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы
управления
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса
с откорректированным рабочим колесом, как правило, ниже КПД насоса с
полным диаметром рабочего колеса. За счет корректировки рабочего колеса
насос настраивается на определенную рабочую точку, в результате чего
снижается энергопотребление. Индекс минимальной эффективности (MEI)
относится к полному диаметру рабочего колеса. При различных рабочих
точках данный насос может работать эффективнее и экономичнее, если,
например, управление его работой осуществляется путем регулирования
переменной частоты вращения, благодаря которому насос адаптируется к
характеристикам соответствующей системы. Информация по базовому значению эффективности на интернет-странице www.europump.org/efficiencycharts.
На насосы, потребляющие мощность >150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
