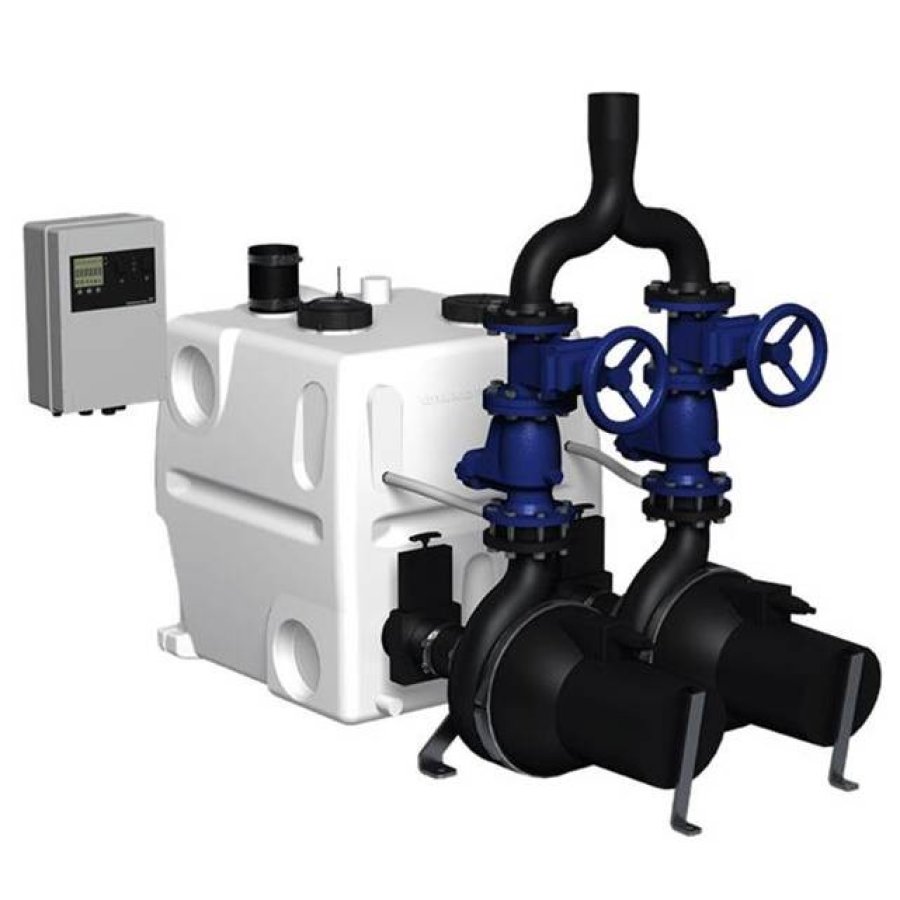

Канализационная насосная установка MD1.80.80.40.4.51D/450.SL - компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружныех насосов серии SE для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.
Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен: Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением, Вертикальными входными соединительными патрубками DN 100, Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции. Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).
Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам. Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом
Свободный проход до 80 мм для надежной работы без заклинивания
Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты, Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта, Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, - электродвигатель с тепловым выключателем внутри обмотки
Запатентованная система охлаждения для непрерывной работы насосов типа SEЭлектродвигатель с тепловым выключателем внутри обмотки
Запорные клапаны, обратные клапаны, выпускные патрубки, ручного диафрагменного насоса, болты и прокладки, а также 450-литровый бак доступны как принадлежности LC221 контроллер с микропроцессором оснащен дисплеем для полного мониторинга.
Насос и датчик подключены к контроллеру с 4 м или 10 м кабелем и трубой.
Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель)
Бесконтактный, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером и с точностью до миллиметра отображается на дисплее.
Защита от блокировки трубки давления внутри резервуара без движущихся частей внутри сточных вод.
Контроллер для тепловой защиты электродвигателя и контроля работы насоса.
Тепловая защита двигателя состоит из температурного датчика-выключателя в обмотке. Функции контроллера: Пуск / дельта операция для насосов> 5кВтВключение / выключение, регулярные и ошибки переключения двух насосов сточных вод на основе непрерывного сигнала с пьезо-резистивный датчикаЗащита электродвигателя с помощью выключателя защиты и / или измерения тока, а также подключения тепловых реле.
Защита электродвигателя от работы «всухую» во время выполнения ограничений в случае аварийного режима 24ч автоматический тестовый режим работы в течение длительного периода, бездействие, установка времени простоя (отложенного пуска):Отмена останова (времени простоя насоса, после того, как будет достигнут уровень останова), Отложенный пуск (время между достижением уровня пуска насоса и фактическим началом пуска насоса), Задержка между сигналом тревоги и остановом (время от появления неисправности до сообщения о тревоге), чтобы предотвратить останов в случае кратковременного превышения уровня в баке, Автоматическое измерение тока для сообщения о тревогеоперационные указания:Режим работы (автоматический, ручной), Часы работы, Импульсов (количество пусков),Превышение тока электродвигателя. Чигнализация: Состояние насоса (работа, неисправность), Последовательности фаз неисправностей и отсутствия фазы, Тепловой выключатель, Сигнализация о высоком уровнеВремя на обслуживание / обслуживание (по выбору). Выбор автоматического сброса аварийного сигнала, журнал отказов до 20 аварийных сигналов, выбор между различными уровнями начала, выбор типа подключенного датчика,калибровка датчика (установка). Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).
В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для индикации: Работы насоса, Выхода из строя насоса, Превышения уровня воды (сигнализация), Общая ошибка.
6 цифровых входов для выполнения следующих функций: Соединительная плата датчика давления (в сборе), Подключение аналоговых датчиков (4-20 мА или 0-5 В),Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика, Подключение отдельного датчика уровня, который будет использоваться в случае наводнений.
Станции Multilift соответствуют стандартным EN12050-1, утверждены и контролируются внешним институтом LGA. Дополнительно соответствуют VDE, ТР (ГОСТ), CB, EMV. Обнаружение вне Multilift. Подъемные станции часто устанавливается в приямок в подвале - самая низкая точка в здании. В случае например, притока грунтовых вод или повреждения водопровода, сигнализации будет указана контроллером.
Подключение возможности внешнего сброса тревоги.Подключения тепловых реле электродвигателя.
