Смесительный узел Zilon ZMP H Kv 4 25-40

Смесительные узлы ZMP ECO Kv и ZMP H Kv предназначены для регулирования расхода теплоносителя через воздушно-тепловые завесы. Один смесительный узел может обслуживать группу завес при условиях, указанных в технических данных.

Документы

 Инструкция по эксплуатации

• Состав смесительного узла:
• Фильтр грубой очистки увеличивает ресурс службы смесительного узла
• Байпасная линия трехходового клапана предназначена для организации минимального расхода теплоносителя через теплообменник завесы и при правильной настройке обеспечивает защиту контура от замерзания

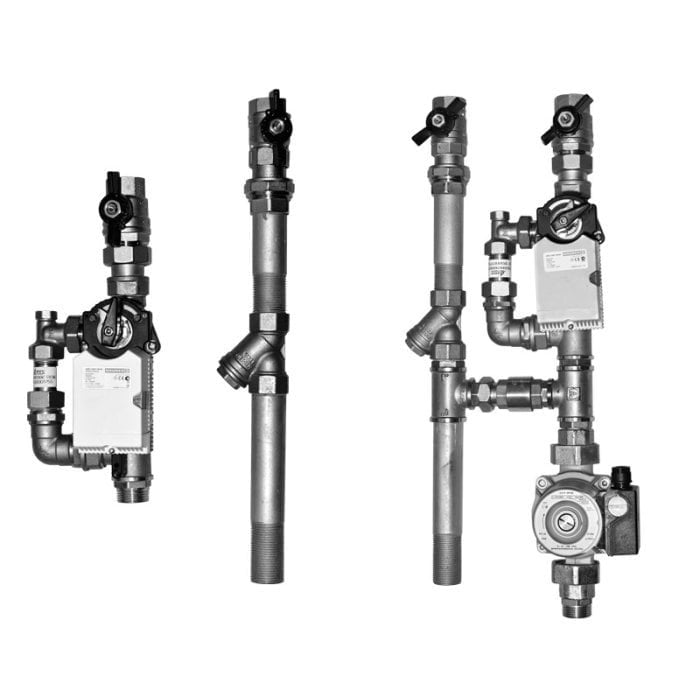

• Узлы серии ZMP ECO Kv состоят из двух частей. Одна часть работает на подающей линии, другая на обратной линиии тепловой сети
• Узлы серии ZMP H Kv являются цельносборной конструкцией с насосом в составе и используются, когда давление в тепловой сети недостаточно для преодоления сопротивления трехходового клапана и теплообменника завесы
• Обратный клапан предотвращает перетикание обратного теплоносителя в подающую линию
• Гибкие подводки облегчают монтаж
