Безотказная работа любого климатического оборудования зависит от ряда факторов, и фанкойлы – не исключение. При проектировании и монтаже фанкойлов следует особое внимание уделять обвязке. Грамотное проектирование запорно-регулирующего узла обвязки фанкойла обеспечит бесперебойное функционирование оборудования.
Запорно-регулирующие узлы DANTEX предназначены для подключения фанкойла к магистральным трубопроводам холодо- или теплоснабжения, а также автоматического управления подачей холодо- или теплоносителя в теплообменник фанкойла по сигналу от датчика температуры воздуха в помещении.
Данный узел фанкойла DANTEX представляет собой устройство, состоящее из двухходового или трехходового клапана, сервопривода, балансировочного клапана, предохранительной и запорной арматуры. Узлы обвязки могут отличаться в зависимости от пожелания заказчика и конкретной схемы подключения фанкойла. Подключение к фанкойлу осуществляется гибкой нержавеющей подводкой, входящей в конструкцию узла. Стандартная длина нержавеющей подводки составляет 500 мм, при необходимости в процессе монтажа ее можно укоротить до требуемых размеров с помощью специального инструмента.
Все элементы конструкции запорно-регулирующего узла (краны, фитинги, приводы) собираются из высококачественных комплектующих ведущих мировых производителей.
При монтаже резьбовых элементов запорно-регулирующего узла между собой применяются сантехнический лен и специальная мастика для пропитки льна. Данное сочетание является идеальным решением для герметизации резьбовых соединений.
Запорно-регулирующий узел DANTEX перед упаковкой проходит гидравлические испытания на стенде. Собранный узел подключают к опрессовочному насосу и испытывают давлением 1,6 MПа в течение 5 минут.

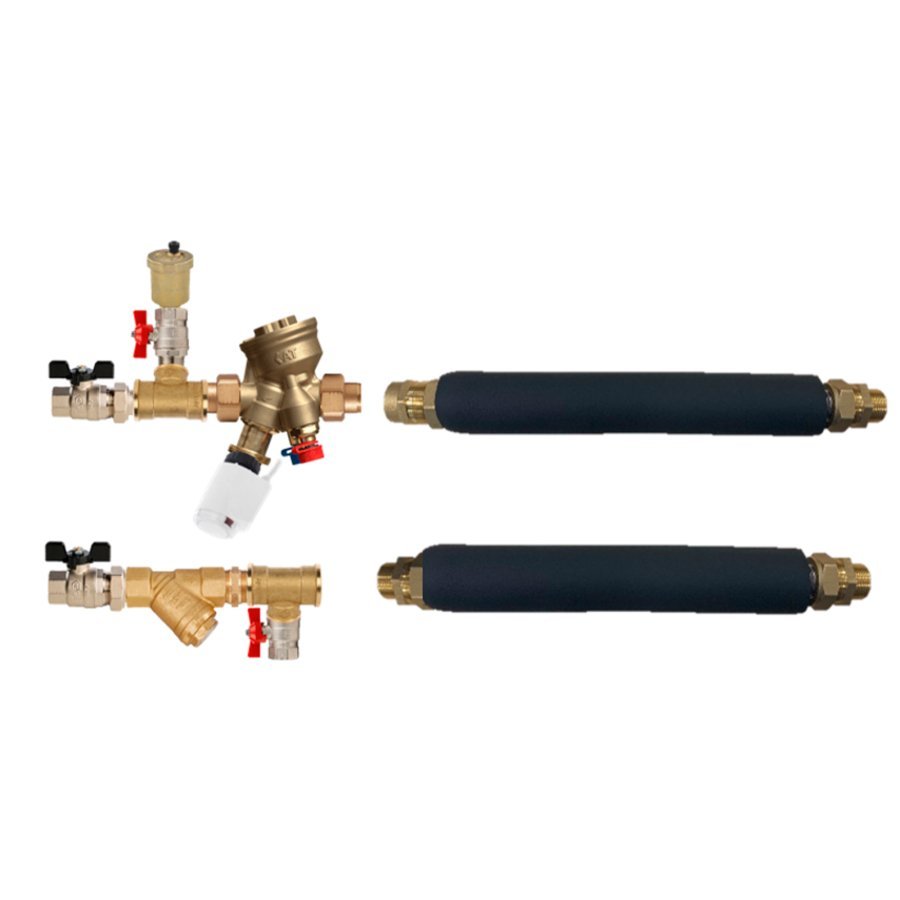

ЭЛЕМЕНТЫ КОНСТРУКЦИИ ЗАПОРНО-РЕГУЛИРУЮЩЕГО УЗЛА DANTEX
| № | Наименование элемента | Кол-во |
| 1 | Кран шаровый 3/4"с американкой НВ | 2 |
| 2 | Кран шаровый 1/2"НВ | 2 |
| 3 | Воздухоотводчик автоматический 1/2" | 1 |
| 4 | Комбинированный автоматически балансирDN 20 с приводом | 1 |
| 5 | Косой фильтр 3/4" | 1 |
| 6 | Гибкая подводка в изоляции с комплектом фитингов 3/4"L=500 мм | 2 |
Комбинированный балансировочный клапан TA-Modulator
| № | Наименование | |
| 1 | Номинальный диаметр, DN, мм | 20 |
| 2 | Тип жидкости | Вода, Вода с гликолем 50% |
| 3 | Температура рабочей среды, °С | -20…+120 |
| 4 | Пропускная способность, (м³/ч) | 0,2-0,97 |
Механический привод EMO T
| № | Наименование | |
| 1 | Электропитание | 230 В ± 15%, 50/60 Гц |
| 2 | Потребляемая мощность | ≤ 2,5 Вт (ВА) |
| 3 | Тип регулирования | On/Off |
| 4 | Рабочая температура, ºС | +5…+95 |
