Виброопоры являются неотъемлемой частью конструкции промышленного оборудования, обеспечивая эффективное гашение вибраций и снижение динамических нагрузок. Правильный выбор виброопор позволяет увеличить срок службы оборудования, повысить его точность и снизить передачу вибраций на фундамент и окружающие конструкции.

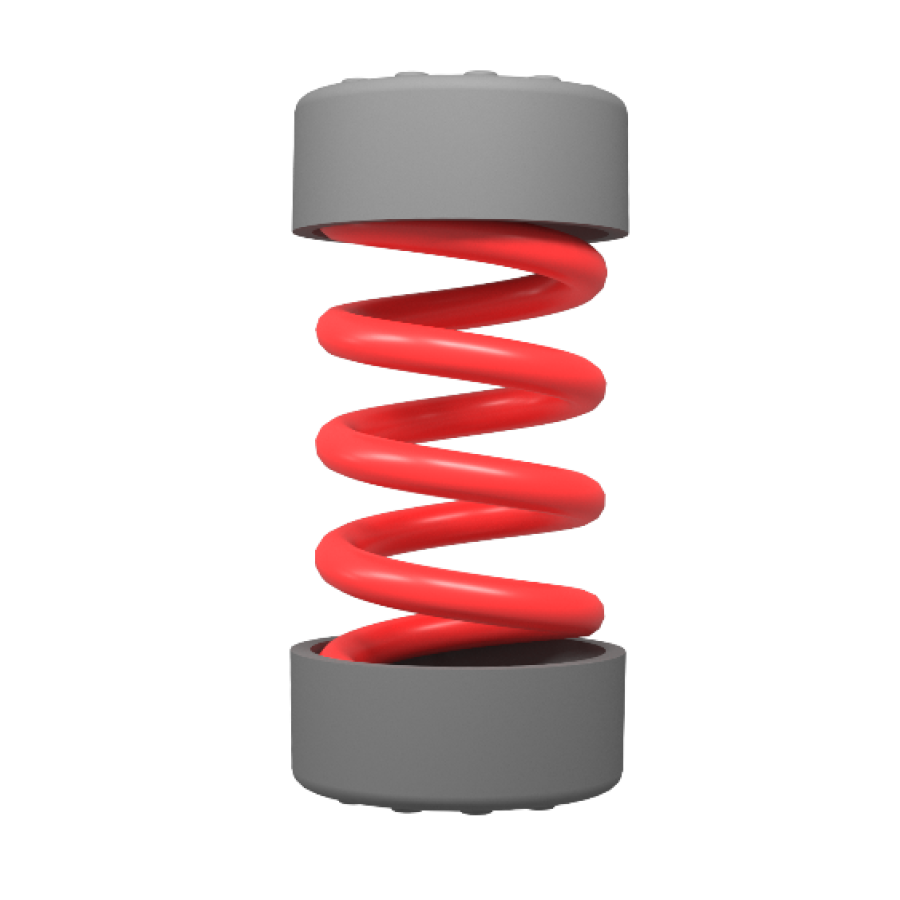

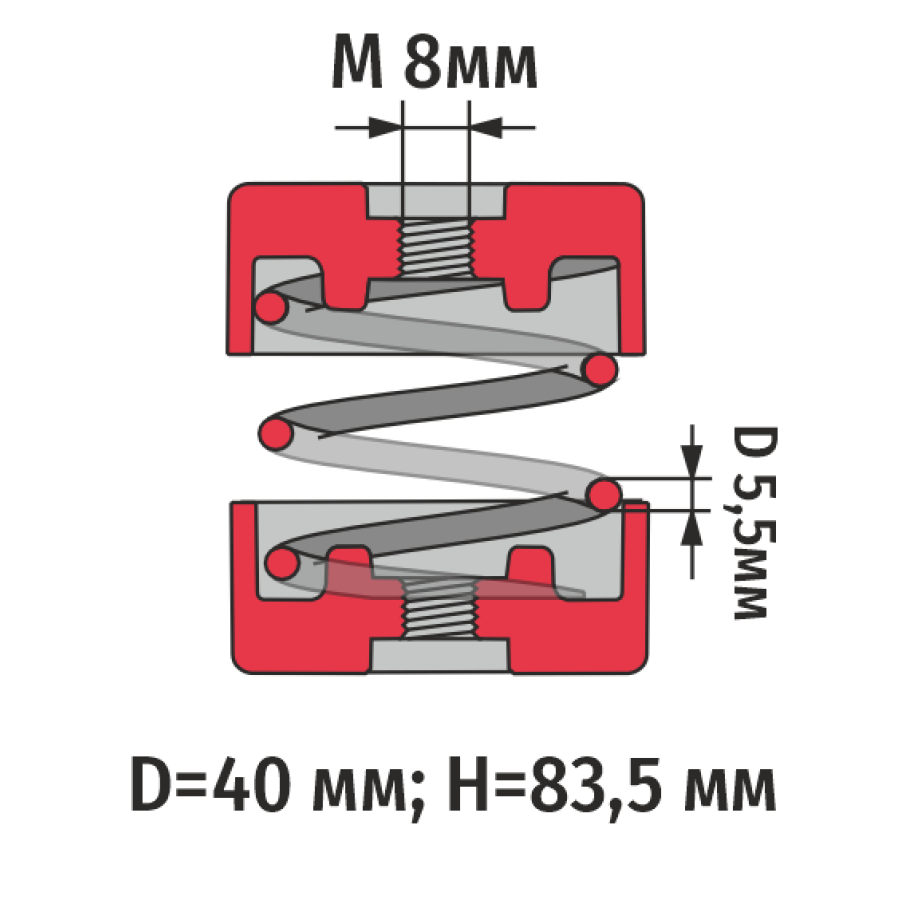

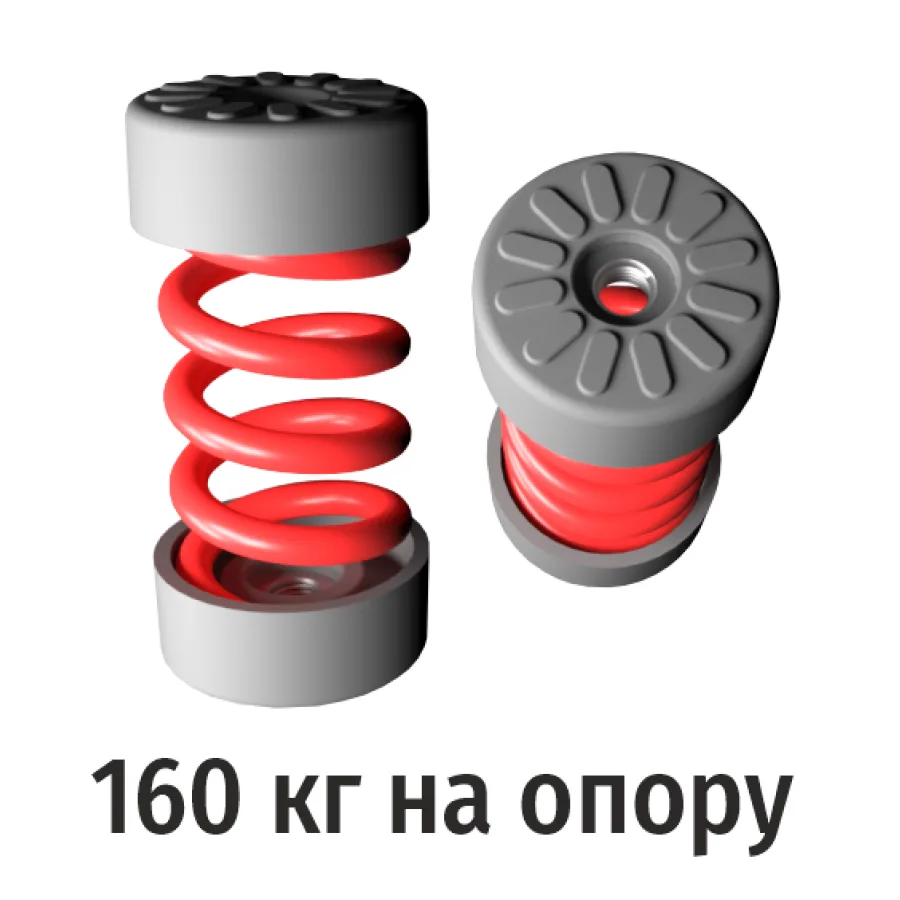

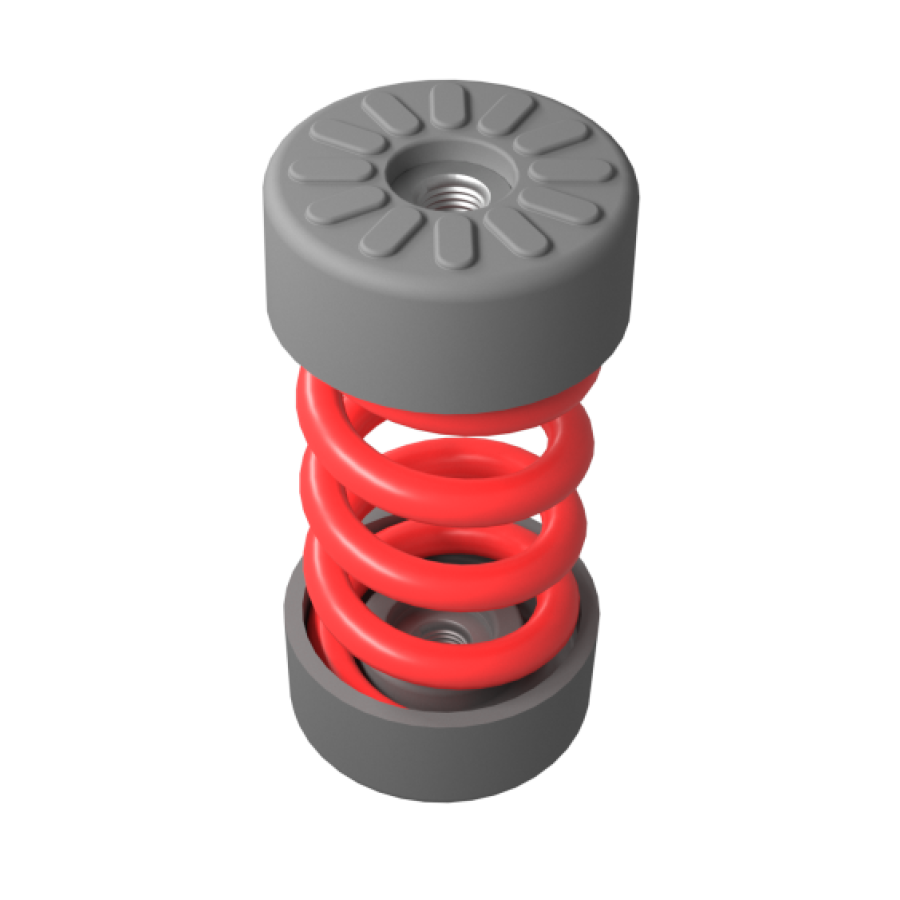

Виброопоры с пружинным демпфером изготовлены из высококачественного эластомера, имеющего высокую степень на разрыв. Они устойчивы к атмосферным воздействиям, к действию углеводородов, жиров органического происхождения, моющим и чистящим средствам, как на кислотной, так и на щелочной основе, а также спиртам, химическим основаниям и ультрафиолетовому излучению. Материал, из которого изготовлены виброопоры, обладает высокой электро- и термоизоляцией. Он рассчитан на диапазон температур от -50 до +120 °C. Закладные стальные диски виброопор изготовлены из 2-миллиметровой стали по ГОСТу 16523-97, оцинкованные - по ГОСТу 9.301-86. Демпфер изготовлен из пружинной стали по ГОСТу 9389-75, Б-2 с защитным покрытием методом фосфатирования, что обеспечивает высокую коррозионную стойкость детали. Пружина, размещенная между двумя деталями, крепится на специальный клей, устойчивый к высокодинамическим нагрузкам. Закладные стальные диски имеют отверстия с резьбой М8 для крепления их к основанию оборудования. Соприкасающиеся с поверхностью оборудования части виброопоры имеют специальное противоскользящее тиснение, которое также предотвращает вибрацию оборудования.
Данное руководство содержит информацию о принципах выбора виброопор, особенностях работы пружинных систем, а также рекомендации по правильному распределению нагрузки и установке.
Основные принципы виброизоляции
Эффективная виброизоляция основывается на грамотном подборе характеристик пружины и её правильной установке. Основные параметры, которые необходимо учитывать при выборе виброопоры:
Жесткость пружины – определяет сопротивление деформации под нагрузкой.
Рабочий прогиб – величина, на которую пружина сжимается под нагрузкой (оптимально 15 мм).
Резонансная частота – частота, при которой виброопора наиболее эффективно гасит колебания.
Соответствие нагрузки – пружина должна быть нагружена в пределах расчетного значения для оптимальной работы.
Виды вибраций и их влияние
Высокочастотные вибрации (более 10 Гц)
Характеристики:
✔ Быстрые, мелкие колебания.
✔ Вызываются механизмами с высокой скоростью вращения.
✔ Передаются на корпус оборудования и окружающие конструкции.
Примеры оборудования:
- Электродвигатели (1500–3000 об/мин).
- Шпиндели станков.
- Компрессоры и насосы.
- Редукторы и трансмиссии.
Рекомендации по виброопорам:
- Компактные жёсткие виброизоляторы.
- Низкие пружины (53 мм) с высокой жесткостью.
- Дополнительные демпфирующие материалы.
Низкочастотные вибрации (менее 10 Гц)
Характеристики:
✔ Медленные, плавные колебания.
✔ Создаются массивными механизмами.
✔ Могут разрушительно воздействовать на фундамент.
Примеры оборудования:
- Дизельные генераторы.
- Гидравлические прессы.
- Вентиляционные системы.
- Крупные станки и литейные машины.
Рекомендации по виброопорам:
- Мягкие виброизоляторы с большим ходом.
- Высокие пружины (68–83 мм) с низкой жесткостью.
- Опоры с амортизацией.
Как выбрать подходящую пружинную опору?
Высота пружины | Макс. нагрузка (кг) | Рекомендуется для |
RF-MMH53-53 мм | 40, 80, 120 | Высокочастотные вибрации (двигатели, шпиндели, насосы). |
RF-MMH68-68 мм | 80, 160, 240 | Среднечастотные вибрации (редукторы, компрессоры). |
RF-MMH83-83 мм | 160, 250, 300 | Низкочастотные вибрации (генераторы, прессы, крупные станки). |
Как правильно выбирать опоры по весу?
Основные принципы выбора:
Вес оборудования должен быть равномерно распределён между опорами.
Каждая опора должна выдерживать свою долю нагрузки.
Опоры следует выбирать с небольшим запасом по нагрузке.
Высота пружины | Максимальная нагрузка одной опоры (кг) | Рекомендуемый вес оборудования (при 4 опорах) |
RF-MMH53-53 мм | 40, 80, 120 | 160 – 480 кг |
RF-MMH68-68 мм | 80, 160, 240 | 320 – 960 кг |
RF-MMH83-83 мм | 160, 250, 300 | 640 – 1200 кг |
Прогиб пружины и эффективность виброопоры
Максимальная нагрузка каждой виброопоры рассчитана так, что при её достижении пружина прогибается на 15 мм. Это обеспечивает оптимальное демпфирование и максимальную эффективность виброизоляции.
Что это значит на практике?
Если опора рассчитана на 80 кг, при нагрузке 80 кг пружина просядет ровно на 15 мм.
При меньшей нагрузке прогиб будет меньше, а при перегрузке – больше 15 мм, что ухудшит виброизоляцию.
